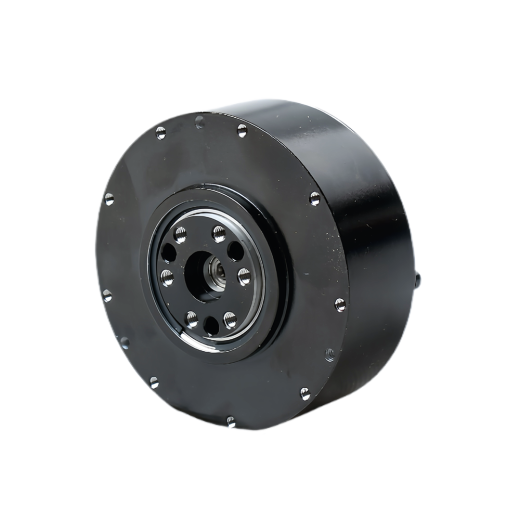

В одном корпусе объединены двигатель, редуктор и сервоконтроллер. Пиковый крутящий момент составляет 17 Нм при массе всего 380 г. Модуль оснащён высокопроизводительной электроникой управления и алгоритмом замкнутого контроля температуры. В комплект входит отладочное программное обеспечение, обеспечивающее стабильность серийных поставок.
|
Производитель
|
Fulling Motor |
|
Тип редуктора
|
планетарный |
|
Тип энкодера
|
магнитный, 2 шт |
|
Редукция
|
7,75 : 1 |
|
Напряжение питания, В
|
48 |
|
Номинальный момент на выходном валу, Нм
|
6 |
|
Максимальный момент на выходном валу, Нм
|
17 |
|
Диапазон рабочих температур, °С
|
-20…+50 |
|
Направление вращения
|
По/против часовой стрелки |
|
Номинальная мощность (механическая), Вт
|
170±10% |
|
Коэффициент момента, Нм/А (действ.)
|
1.22 |
|
Сопротивление изоляции двигателя, Мом
|
100 (при 500 В пост. тока 500 В) |
|
Индуктивность фазы обмотки, мГн
|
486±20% |
|
Диапазон напряжений питания, В
|
24-60 |
|
Частота вращения без нагрузки, об/мин
|
410±10% |
|
Номинальный фазный ток (ампл.), А
|
7±10% |
|
Пиковый фазный ток (ампл.), А
|
23±10% |
|
Диапазон относительной влажности, %
|
5–85 |
|
Диапазон температур хранения, °C
|
–30…+70 |
|
Класс изоляции
|
B |
|
Электрическая прочность изоляции (статор–корпус), В (перем. ток)
|
600 (1 с, 2 мА) |
|
Коэффициент противо-ЭДС, В (среднекв.) / (тыс. об/мин)
|
0,096±10% |
|
Число полюсов
|
28 |
|
Способ управления (метод привода)
|
FOC (векторное управление) |
|
Ток холостого хода, мА
|
0.5 |
|
Число фаз
|
3 |
|
Масса, г
|
380±3 |
Для приобретения продукции оставьте запрос у нас на сайте. После обработки запроса с вами свяжется наш специалист для уточнения деталей запроса. Он ответит на все интересующие вас вопросы и поможет подобрать решение под ваши технические требования.
Компания ИнноДрайв работает только с юридическими лицами.
Оплата производится по безналичному расчёту на основании выставленного счета.
Доставка продукции осуществляется по всей России и Республике Беларусь. Для вашего удобства вы можете выбрать любой способ доставки:
- Мы направим груз в ваш адрес транспортной компанией, с которой сотрудничает наша компания
- Вы организуете забор продукции удобной вам транспортной компанией
- Мы отдадим вам продукцию в нашем офисе в Санкт-Петербурге
Окончательные условия, стоимость и сроки поставки обсуждаются с менеджером.
При соблюдении условий эксплуатации срок службы продукции составляет 12 месяцев со дня поставки потребителю.
Компания ИнноДрайв понимает, что при разработке нового оборудования или подборе замены решения в текущем проекте у заказчиков могут возникать сомнения или опасения по поводу выбора комплектующих. Наша компания делает все, чтобы в любых условиях передовые технологии оставались доступными для клиентов. Поэтому с 2022 года мы запустили Программу Поддержки Проектов, по которой вы можете получить образец продукции бесплатно или по минимальной цене. Подробнее по ссылке
