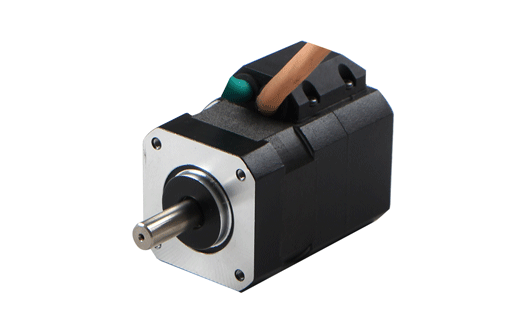

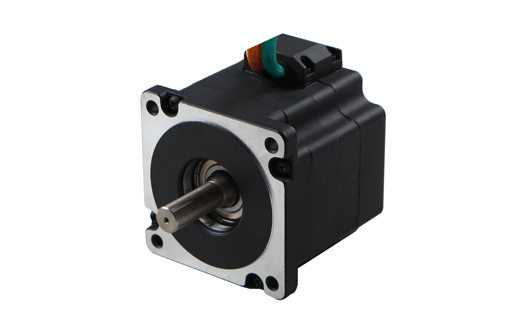

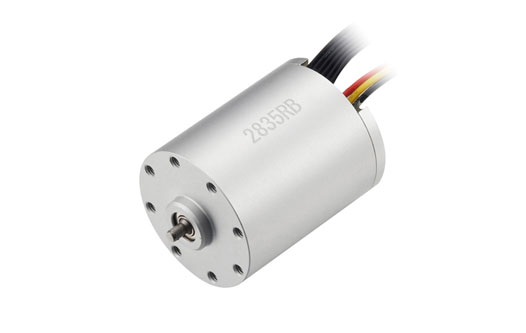

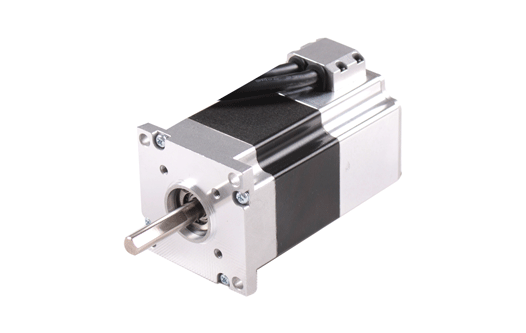

Бесколлекторные двигатели

Бесколлекторные двигатели постоянного тока (BLDC) — компактные и надежные электроприводы, в которых механическую коммутацию заменяет электронная. Они относятся к синхронным электродвигателям с постоянными магнитами и питаются от цепи постоянного тока через контроллер.

Принцип работы

Бесколлекторный двигатель состоит из двух основных частей: неподвижного статора с обмотками и вращающегося ротора с постоянными магнитами. При подаче трехфазного тока в обмотках создается вращающееся магнитное поле, которое взаимодействует с магнитным полем ротора и приводит его во вращение.

Коммутацию фаз выполняет электронный контроллер, который синхронизирует работу обмоток в зависимости от положения ротора. Для этого используются датчики Холла, энкодеры или другие системы обратной связи. В некоторых схемах реализуется бездатчиковое управление, когда положение ротора вычисляется по токам и напряжению в фазах двигателя.

Конструктивные варианты

Бесколлекторные двигатели выпускаются в разных вариантах: с внутренним ротором — наиболее распространенные; с внешним ротором — применяются, когда важен высокий момент при малых оборотах. Еще бывают аксиальные модели — с параллельным расположением статора и ротора, компактные и легкие.

Различаются и типы обмоток: классические — на стальном сердечнике, облегченные — без сердечника.

Преимущества бесколлекторных двигателей

• Высокая надежность. Отсутствие щеток устраняет износ и необходимость технического обслуживания.
• Долговечность. Ротор с постоянными магнитами и неподвижные обмотки устойчивы к перегреву и вибрациям.
• Компактность и малый вес. При высокой удельной мощности двигатель занимает минимум места.
• Высокая скорость вращения. Возможна работа на десятках и даже сотнях тысяч оборотов в минуту.
• Точный контроль. Электронное управление обеспечивает плавный пуск, регулировку скорости и момента.
• Низкий уровень помех. Отсутствие щеточного узла снижает электромагнитные шумы.

Где применяются

Бесколлекторные двигатели широко используются в промышленной автоматике и робототехнике, приводах станков с ЧПУ, медицинском и лабораторном оборудовании, вентиляционных и насосных установках, электротранспорте, дронах.

Закажите онлайн

На нашем сайте вы можете купить бесколлекторный двигатель постоянного тока с гарантией. Поставляем решения надежных производителей на выгодных условиях. Устройство можно модернизировать под задачу, например, укомплектовать редуктором или энкодером. Предусмотрена доставка по России.

Оформите заказ онлайн или оставьте заявку — поможем вам с выбором и ответим на все вопросы.
