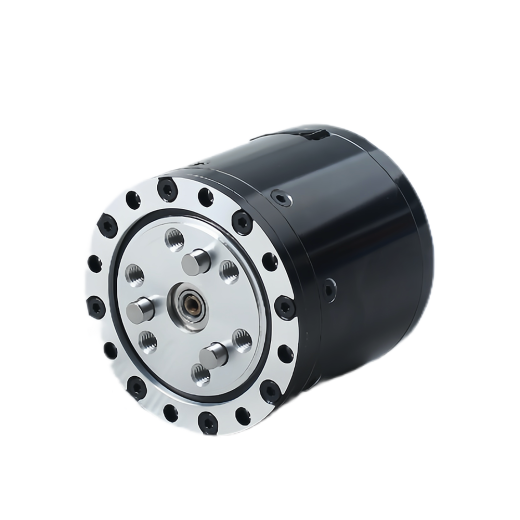

Интегрированный QDD-модуль с пиковым моментом 5,5 Нм объединяет двигатель, редуктор и сервоконтроллер с двумя энкодерами в одном корпусе. Высокопроизводительный алгоритм управления двигателем и замкнутый контроль температуры гарантируют стабильную работу даже при интенсивных нагрузках.
|
Производитель
|
Fulling Motor |
|
Тип редуктора
|
планетарный |
|
Тип энкодера
|
магнитный, 2 шт |
|
Редукция
|
10:01 |
|
Напряжение питания, В
|
48 |
|
Номинальный момент на выходном валу, Нм
|
1.6 |
|
Максимальный момент на выходном валу, Нм
|
5.5 |
|
Диапазон рабочих температур, °С
|
-20…+50 |
|
Направление вращения
|
По/против часовой стрелки |
|
Номинальная мощность (механическая), Вт
|
16,7 ± 10% |
|
Коэффициент момента, Нм/А (действ.)
|
0.94 |
|
Сопротивление изоляции двигателя, Мом
|
100 (при 500 В пост. тока 500 В) |
|
Диапазон напряжений питания, В
|
15-60 |
|
Частота вращения без нагрузки, об/мин
|
480 ± 10% |
|
Номинальный фазный ток (ампл.), А
|
2,4 ± 10% |
|
Пиковый фазный ток (ампл.), А
|
11 ± 10% |
|
Диапазон относительной влажности, %
|
5–85 |
|
Диапазон температур хранения, °C
|
–30…+70 |
|
Класс изоляции
|
B |
|
Электрическая прочность изоляции (статор–корпус), В (перем. ток)
|
600 (1 с, 2 мА) |
|
Коэффициент противо-ЭДС, В (среднекв.) / (тыс. об/мин)
|
7,4 ± 10% |
|
Число полюсов
|
28 |
|
Способ управления (метод привода)
|
FOC (векторное управление) |
|
Ток холостого хода, мА
|
0.14 |
|
Число фаз
|
3 |
|
Масса, г
|
310 ± 3 |
