Прецизионный выходной подшипник и гибкие системы обратной связи с двигателем

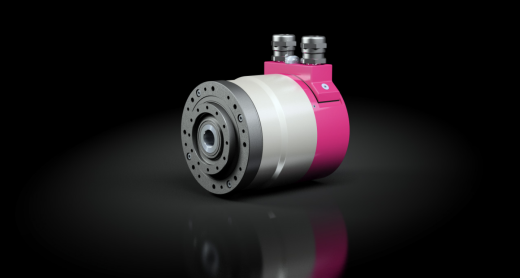

Сервоприводы с полым валом серии CHA-C сочетают в себе синхронный серводвигатель, блок из серии CPU-H, датчик обратной связи и высокопроизводительный прецизионный выходной подшипник. Доступные в четырех типоразмерах с передаточным числом от 30 до 160:1, сервоприводы, изготовленные на заказ, могут обеспечивать максимальный крутящий момент от 27 до 647 Нм. Выходной подшипник с высокой способностью к опрокидыванию часто позволяет напрямую крепить тяжелые полезные грузы без необходимости дополнительной опоры, обеспечивая тем самым простоту и экономию места при проектировании.
|
Производитель
|
Harmonic Drive SE |
|
Тип редуктора
|
волновой |
|
Серия
|
CHA-C |
|
Габарит
|
20 |
|
Тип двигателя
|
синхронный |
|
Номинальный ток, А
|
1.6 |
|
Редукция
|
100 |
|
Напряжение питания, В
|
680 |
|
Макс. момент в продолжительном режиме, Нм
|
49 |
|
Макс. скорость в продолжительном режиме, об/мин
|
35 |
|
Тип датчика обратной связи на валу двигателя
|
Абсолютный многооборотный энкодер |
|
Наличие полого вала
|
да |
|
Тормоз
|
есть |
|
Диаметр, мм
|
106 |
|
Диапазон рабочих температур, °С
|
от 0 до +40 |
|
Диаметр полого вала
|
18 |
|
Номинальное напряжение, В перем. Тока
|
430 |
|
Макс. импульсный повторяющийся момент, Нм
|
82 |
|
Макс. скорость в кратковременном режиме, об/мин
|
60 |
|
Макс. Скорость двигателя в кратковременном режиме, об/мин
|
6000 |
|
Достижимая точность передачи, угл. мин
|
0,8 |
|
Датчик обратной связи на выходном валу редуктора
|
нет |
|
Длина электропривода (L), мм
|
139 |
|
Масса, кг
|
3,8 |
Данный товар не доступен к заказу на территории РФ. Компания ИнноДрайв делает все, чтобы в любых условиях передовые технологии оставались доступными для клиентов и предлагает аналоги мировых брендов. Мы понимаем, что подборе замены решения в текущем или новом проекте у заказчиков могут возникать сомнения или опасения по поводу выбора комплектующих. Поэтому с 2022 года мы запустили Программу Поддержки Проектов, по которой вы можете получить образец продукции бесплатно или по минимальной цене. Подробнее по ссылке
Компания ИнноДрайв работает только с юридическими лицами.
Оплата производится по безналичному расчёту на основании выставленного счета.
Доставка продукции осуществляется по всей России и Республике Беларусь. Для вашего удобства вы можете выбрать любой способ доставки:
- Мы направим груз в ваш адрес транспортной компанией, с которой сотрудничает наша компания
- Вы организуете забор продукции удобной вам транспортной компанией
- Мы отдадим вам продукцию в нашем офисе в Санкт-Петербурге
Окончательные условия, стоимость и сроки поставки обсуждаются с менеджером.
При соблюдении условий эксплуатации срок службы продукции составляет 12 месяцев со дня поставки потребителю.
