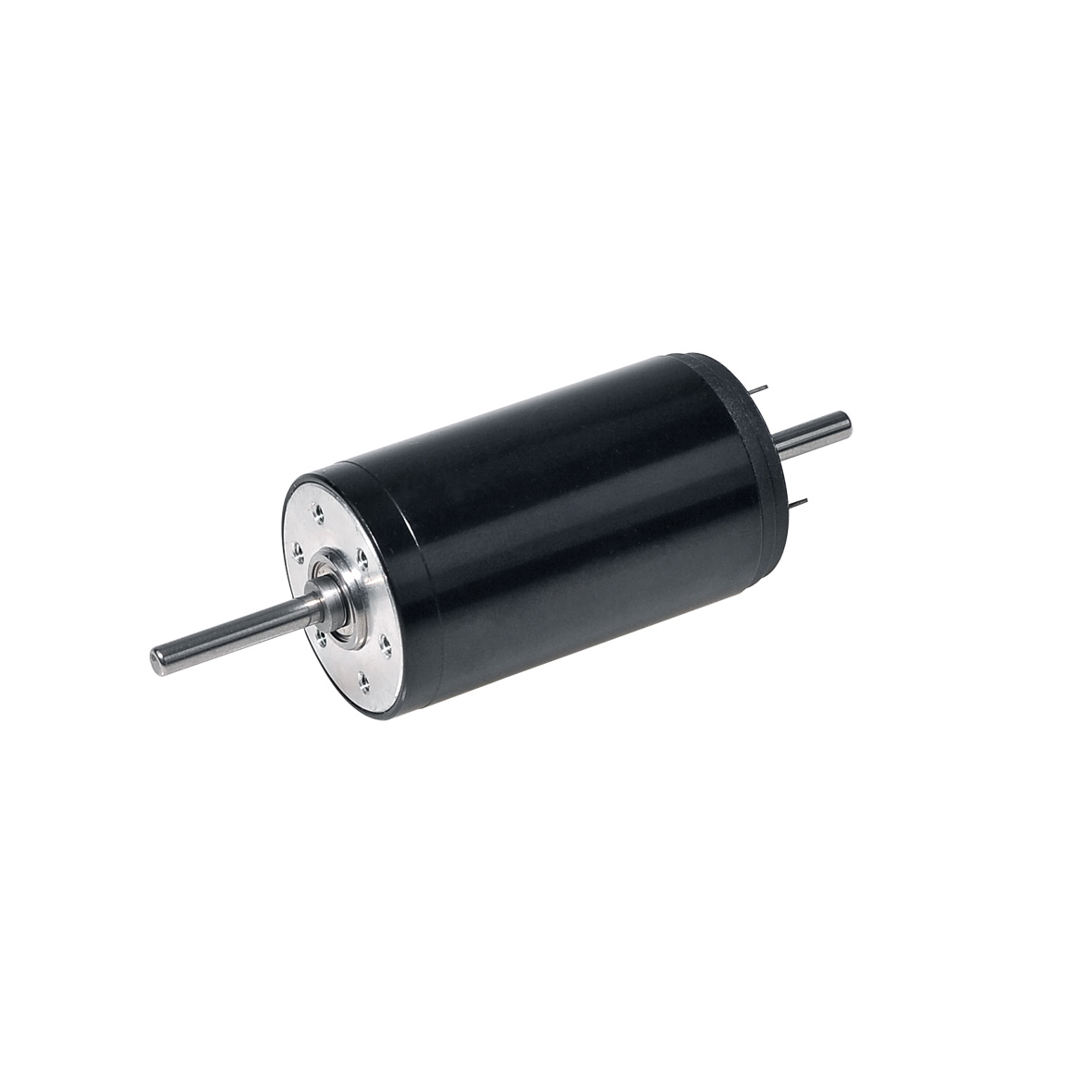

Коллекторные двигатели с обмоткой без сердечника от Constar обладают плавным и стабильным ходом и не подвержены вибрации, благодаря интегрированной структуре, состоящей из симметричной обмотки, коммутатора и вала двигателя. Двигатели характеризуются низкой инерцией, быстрым ускорением, высоким КПД, отсутствием зубчатого зацепления и линейными выходными характеристиками. Они обладают отличной регулировкой скорости.
|
Производитель
|
Constar |
|
Тип двигателя
|
Коллекторный |
|
Коммутация
|
Графитовые щетки |
|
Номинальное напряжение, В
|
24 |
|
Скорость холостого хода, об/мин
|
11000 |
|
Ток холостого хода, мА
|
45 |
|
Номинальный момент (макс. длительный момент), мНм
|
20.2 |
|
Номинальная скорость, об/мин
|
9790 |
|
Номинальный ток (макс. длительный ток), А
|
1.02 |
|
Пусковой момент, мНм
|
183.4 |
|
Пусковой ток, А
|
9.89 |
|
Максимальный КПД, %
|
86 |
|
Сопротивление между выводами
|
2.7 |
|
Моментная постоянная, мНм/А
|
20.7 |
|
Скоростная постоянная, об/мин/В
|
455 |
|
Крутизна механической характеристики, об/мин/мНм
|
60 |
|
Инерция ротора, г·см²
|
13.2 |
|
Тепловое сопротивление: корпус окружающая среда, К/Вт
|
11.04 |
|
Тепловое сопротивление: обмотка корпус, К/Вт
|
4.67 |
|
Тепловая постоянная времени обмотки, с
|
123 |
|
Тепловая постоянная времени двигателя, с
|
266 |
|
Температура окружающей среды, °C
|
-20...+120 |
|
Максимальная температура обмотки, °C
|
155 |
|
Тип подшипника
|
Шариковые подшипники |
|
Осевое биение, мм
|
0.025 |
|
Радиальное биение, мм
|
0.02...0.15 |
|
Макс. осевая нагрузка на вал (динамическая), Н
|
20 |
|
Максимальное усилие для прессовой посадки (статическое), Н
|
60 |
|
Макс. радиальная нагрузка
|
40 Н, 3 мм от крепёжного фланца |
|
Число пар полюсов
|
2 |
|
Число сегментов коллектора
|
9 |
|
Диаметр, мм
|
25 |
|
Длина, мм
|
43.5 |
|
Масса, г
|
98 |
