Устройство волнового редуктора
В состав волнового редуктора входят три основных части: генератор волны, жёсткое колесо и гибкое колесо. Генератор волны в самом распространённом варианте выполняется в виде шарикоподшипника с тонкими гибкими стенками. Он устанавливается на эллиптическую втулку, и сам принимает форму эллипса. Сборка из этих двух деталей и является генератором волны. Гибкое колесо – это деталь специфическая для волнового редуктора. Оно представляет собой тонкостенное зубчатое колесо с наружным зубом. Основная рабочая поверхность этого колеса имеет форму цилиндра. Материал и толщина гибкого колеса подобраны так, чтобы оно могло постоянно испытывать упругие деформации, не теряя своих свойств. Конструкция жёсткого колеса проще чем других частей волнового редуктора. Это обычное зубчатое колесо с внутренним зубом. Его размеры подобраны так чтобы обеспечивать достаточно большую жёсткость при рабочих нагрузках.
|
|
|
| генератор волны | гибкое колесо | жесткое колесо |
При сборке волнового редуктора гибкое колесо устанавливают на генератор волны, в результате чего оно тоже принимает эллиптическую форму. Далее на гибкое колесо устанавливается жёсткое колесо. Поскольку гибкое колесо в процессе сборки приняло эллиптическую форму, то его зацепление с жёстким колесом происходит только на двух участках. Расположены они вдоль большой полуоси генератора волны и в сумме занимают около 40% окружности. За пределами этих участков зацепления зубьев жёсткого и гибкого колеса не происходит. Гибкое колесо имеет меньше зубьев чем жёсткое колесо. Чаще всего эта разница составляет 2 зуба, однако есть другие варианты конструкции волновых редукторов, где эта разница больше.
Принцип работы

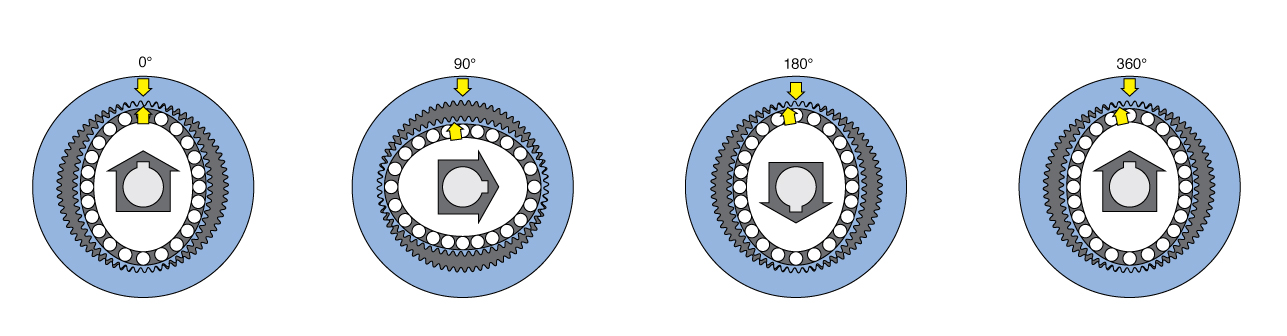

По мере поворота генератора волны, зубья гибкого и жёсткого колёс поочерёдно начинают входить в зацепление. Участки зацепления зубьев в результате начинают смещаться в том же направлении в котором вращается генератор волны. Как только генератор волны совершит полный оборот, гибкое и жёсткое колесо окажутся смещены друг относительно друга на те самые 2 зуба, которые составляют разницу в количестве зубьев между этими колёсами. Это означает что гибкое и жёсткое колеса повернулись друг относительно друга со скоростью, существенно меньшей чем скорость с которой вращался генератор волны. Генератор волны вращаясь достаточно быстро позволяет получить сравнительно медленное вращение гибкого колеса относительно жёсткого – то есть механизм работает как редуктор. Коэффициент редукции такого волнового редуктора зависит от разницы зубьев между гибким и жёстким кольцом, а также от количества зубьев у жёсткого кольца.
Варианты включения
Когда волновой редуктор используется так как показано выше, то генератор волны используется как вход, гибкое колесо – это выход, а жёсткое колесо остаётся неподвижным. Волновой редуктор можно использовать и по-другому, если зафиксировать не жёсткое колесо, а генератор волны или гибкое колесо; входом и выходом в таком случае могут быть из двух оставшихся элементов редуктора. При различных вариантах включения волновая передача может быть использована как для понижения скорости, так и для её повышения. Передаточное число редуктора при этом также изменится. Может измениться и направление вращения выходного элемента относительно входного.
У волнового редуктора можно приводить во вращение все три элемента. Редуктор при этом будет иметь два входа и один выход или один вход и два выхода. Это позволяет использовать волновой редуктор как дифференциал, складывая скорости вращения на разных валах, или раскладывая вращение на два разных вала.
Варианты исполнения компактных волновых редукторов
За время, прошедшее с момента изобретения волнового редуктора, было придумано много вариантов его конструкции. И вариант, когда шарикоподшипник эллиптической формы используется как генератор волны, не исчерпывает всех возможных вариантов конструкции. Существуют и другие варианты. Например, генератор волны может быть выполнен в виде коромысла с роликами на его концах. Или в виде планетарных шестерён, установленных на водило, которые зацепляются с зубьями, сделанными с внутренней стороны гибкого колеса. Помимо этого, генератор волны может быть выполнен в виде детали более сложной формы, создающей на гибком кольце 3 или 4 зоны зацепления (вместо двух зон в самом простом случае).
Гибкое колесо также может иметь разную форму. На практике чаще всего встречаются три формы: «кастрюля», «шляпа» и цилиндр. Отличия между ними заключаются в удобстве использования.
|
|
|

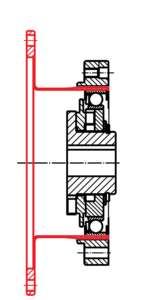

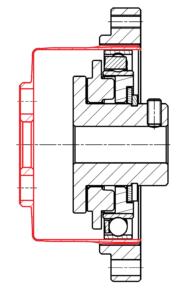

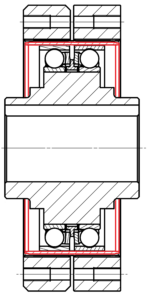

| Гибкое колесо типа "кастрюля" | Гибкое колесо типа "цилиндр" | Гибкое колесо типа "шляпа" |
Основные отличия волнового редуктора
- Большое передаточное число для одноступенчатого редуктора: до 320:1 в серийно выпускаемых изделиях
- Большое количество зубьев, которые находятся в одновременном зацеплении
- Высокая точность
- Большой момент нагрузки в расчёте на единицу объёма или на единицу массы
- Отсутствие маленьких передаточных чисел (менее 30:1)
- Простая конструкция
- Высокая надёжность
- Простая передача вращения в другую среду
- Полый вал
- Жёсткость на скручивание ограничена
- Короткая осевая длина
Практические преимущества волновых редукторов
Отличительные особенности волновых редукторов выступают как преимущества в ряде отраслей, получивших в настоящее время большое развитие. В качестве примера можно назвать робототехнику (классические промышленные роботы, коллаборативные роботы, а также человекоподобные роботы) и медицинская техника (хирургические роботы, медицинские сканирующие установки и экзоскелеты). Короткая длина вдоль оси, возможность получить большой крутящий момент в компактных размерах, а также полый вал позволяют обеспечить компактные размеры всех звеньев робота, а высокая точность редукторов позволяет достичь хорошей точности всего робота.
В других отраслях, где готовые изделия должны работать в условиях агрессивных сред (например, вакуум, радиоактивное излучение, особо высокие или особо низкие температуры также часто применяются волновые редукторы. Здесь востребован высокий удельный момент, позволяющий обеспечить компактность конструкции, возможность просто передавать вращение в агрессивную среду без дополнительных уплотнений и хорошие показатели надёжности, обусловленные простой конструкцией.
