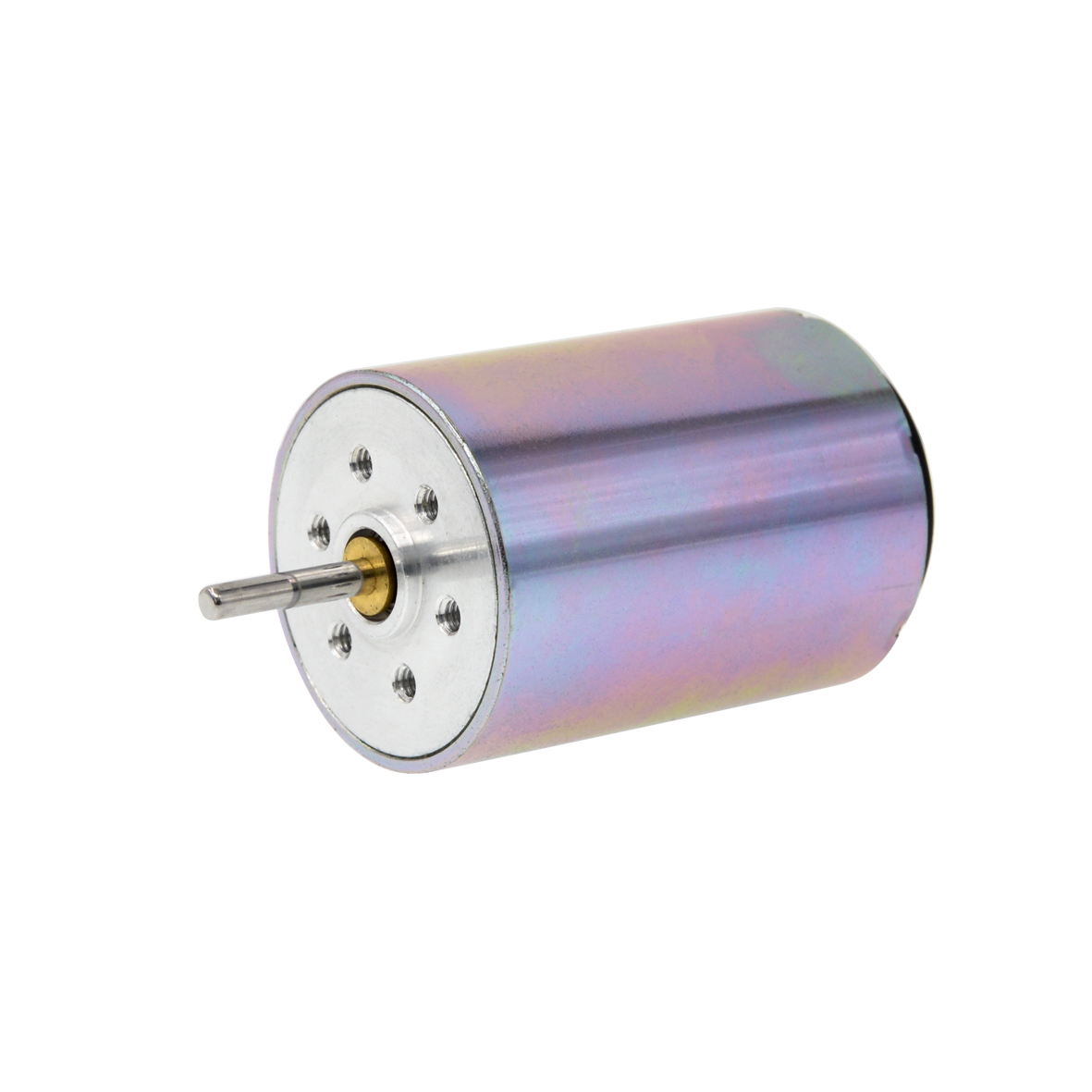

Коллекторные двигатели с обмоткой без сердечника от Constar обладают плавным и стабильным ходом и не подвержены вибрации, благодаря интегрированной структуре, состоящей из симметричной обмотки, коммутатора и вала двигателя. Двигатели характеризуются низкой инерцией, быстрым ускорением, высоким КПД, отсутствием зубчатого зацепления и линейными выходными характеристиками. Они обладают отличной регулировкой скорости.
|
Производитель
|
Constar |
|
Тип двигателя
|
Коллекторный |
|
Коммутация
|
Графитовые щетки |
|
Номинальное напряжение, В
|
12 |
|
Скорость холостого хода, об/мин
|
6900 |
|
Ток холостого хода, мА
|
30 |
|
Номинальный момент (макс. длительный момент), мНм
|
3 |
|
Номинальная скорость, об/мин
|
5240 |
|
Номинальный ток (макс. длительный ток), А
|
0.22 |
|
Пусковой момент, мНм
|
12.5 |
|
Пусковой ток, А
|
0.81 |
|
Максимальный КПД, %
|
65 |
|
Сопротивление между выводами
|
14.8 |
|
Моментная постоянная, мНм/А
|
16 |
|
Скоростная постоянная, об/мин/В
|
588 |
|
Крутизна механической характеристики, об/мин/мНм
|
550 |
|
Инерция ротора, г·см²
|
2.5 |
|
Тепловое сопротивление: корпус окружающая среда, К/Вт
|
21 |
|
Тепловое сопротивление: обмотка корпус, К/Вт
|
11.2 |
|
Тепловая постоянная времени обмотки, с
|
10 |
|
Тепловая постоянная времени двигателя, с
|
240 |
|
Температура окружающей среды, °C
|
-20…+85 |
|
Максимальная температура обмотки, °C
|
130 |
|
Тип подшипника
|
Подшипники скольжения |
|
Осевое биение, мм
|
0,02...0,15 |
|
Радиальное биение, мм
|
0.012 |
|
Макс. осевая нагрузка на вал (динамическая), Н
|
1 |
|
Максимальное усилие для прессовой посадки (статическое), Н
|
80 |
|
Макс. радиальная нагрузка
|
3 Н, 3 мм от крепёжного фланца |
|
Число пар полюсов
|
2 |
|
Число сегментов коллектора
|
5 |
|
Диаметр, мм
|
22 |
|
Длина, мм
|
33.7 |
|
Масса, г
|
52 |
