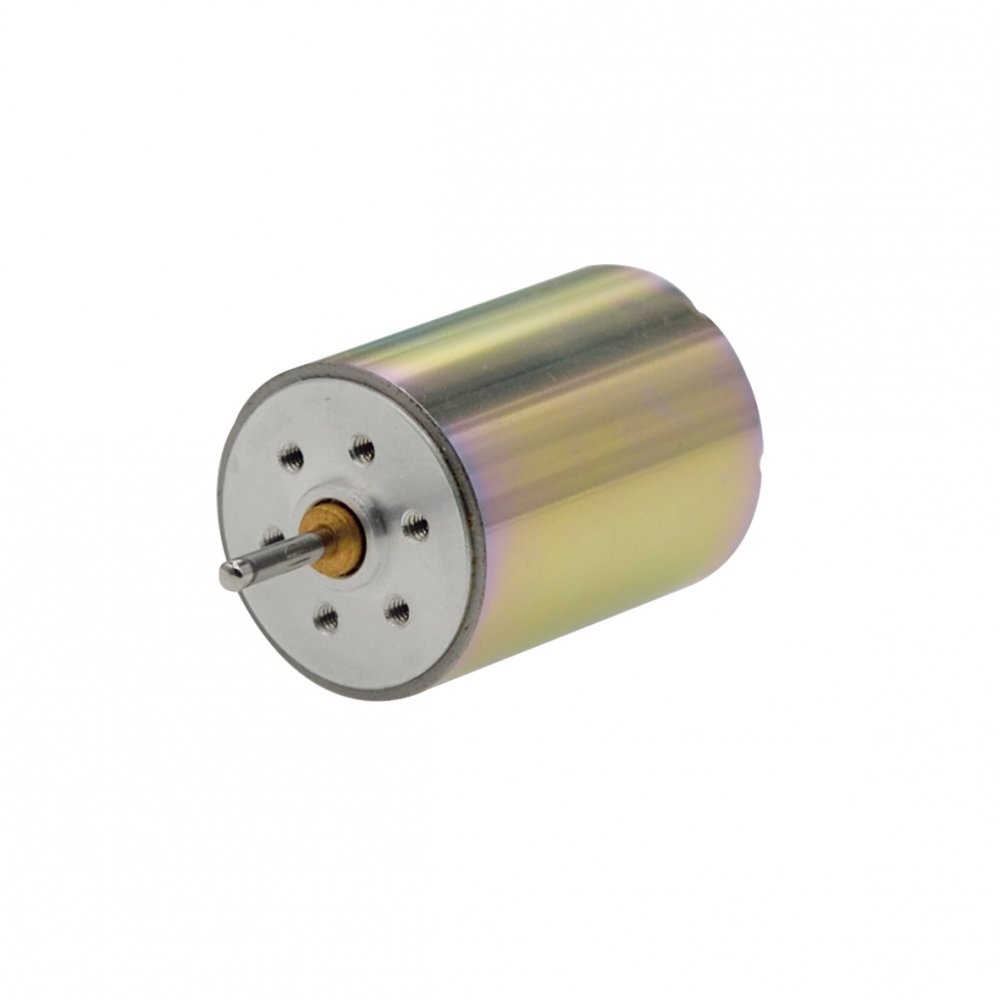

Коллекторные двигатели с обмоткой без сердечника от Constar обладают плавным и стабильным ходом и не подвержены вибрации, благодаря интегрированной структуре, состоящей из симметричной обмотки, коммутатора и вала двигателя. Двигатели характеризуются низкой инерцией, быстрым ускорением, высоким КПД, отсутствием зубчатого зацепления и линейными выходными характеристиками. Они обладают отличной регулировкой скорости.
|
Производитель
|
Constar |
|
Тип двигателя
|
Коллекторный |
|
Коммутация
|
Щётки из благородных металлов |
|
Номинальное напряжение, В
|
24 |
|
Скорость холостого хода, об/мин
|
11000 |
|
Ток холостого хода, мА
|
8 |
|
Номинальный момент (макс. длительный момент), мНм
|
7 |
|
Номинальная скорость, об/мин
|
8330 |
|
Номинальный ток (макс. длительный ток), А
|
0.35 |
|
Пусковой момент, мНм
|
28.8 |
|
Пусковой ток, А
|
1.4 |
|
Максимальный КПД, %
|
86 |
|
Сопротивление между выводами
|
17.2 |
|
Моментная постоянная, мНм/А
|
20.7 |
|
Скоростная постоянная, об/мин/В
|
455 |
|
Крутизна механической характеристики, об/мин/мНм
|
380 |
|
Инерция ротора, г·см²
|
4.4 |
|
Тепловое сопротивление: корпус окружающая среда, К/Вт
|
19.4 |
|
Тепловое сопротивление: обмотка корпус, К/Вт
|
21.7 |
|
Тепловая постоянная времени обмотки, с
|
329 |
|
Тепловая постоянная времени двигателя, с
|
383 |
|
Температура окружающей среды, °C
|
-20…+85 |
|
Максимальная температура обмотки, °C
|
85 |
|
Тип подшипника
|
Подшипники скольжения |
|
Осевое биение, мм
|
0,02...0,15 |
|
Радиальное биение, мм
|
0.025 |
|
Макс. осевая нагрузка на вал (динамическая), Н
|
3.3 |
|
Максимальное усилие для прессовой посадки (статическое), Н
|
60 |
|
Макс. радиальная нагрузка
|
14 Н, 3 мм от крепёжного фланца |
|
Число пар полюсов
|
6 |
|
Число сегментов коллектора
|
9 |
|
Диаметр, мм
|
22 |
|
Длина, мм
|
31.6 |
|
Масса, г
|
55.8 |
Для приобретения продукции оставьте запрос у нас на сайте. После обработки запроса с вами свяжется наш специалист для уточнения деталей запроса. Он ответит на все интересующие вас вопросы и поможет подобрать решение под ваши технические требования.
Компания ИнноДрайв работает только с юридическими лицами.
Оплата производится по безналичному расчёту на основании выставленного счета.
Доставка продукции осуществляется по всей России и Республике Беларусь. Для вашего удобства вы можете выбрать любой способ доставки:
- Мы направим груз в ваш адрес транспортной компанией, с которой сотрудничает наша компания
- Вы организуете забор продукции удобной вам транспортной компанией
- Мы отдадим вам продукцию в нашем офисе в Санкт-Петербурге
Окончательные условия, стоимость и сроки поставки обсуждаются с менеджером.
При соблюдении условий эксплуатации срок службы продукции составляет 12 месяцев со дня поставки потребителю.
Компания ИнноДрайв понимает, что при разработке нового оборудования или подборе замены решения в текущем проекте у заказчиков могут возникать сомнения или опасения по поводу выбора комплектующих. Наша компания делает все, чтобы в любых условиях передовые технологии оставались доступными для клиентов. Поэтому с 2022 года мы запустили Программу Поддержки Проектов, по которой вы можете получить образец продукции бесплатно или по минимальной цене. Подробнее по ссылке
