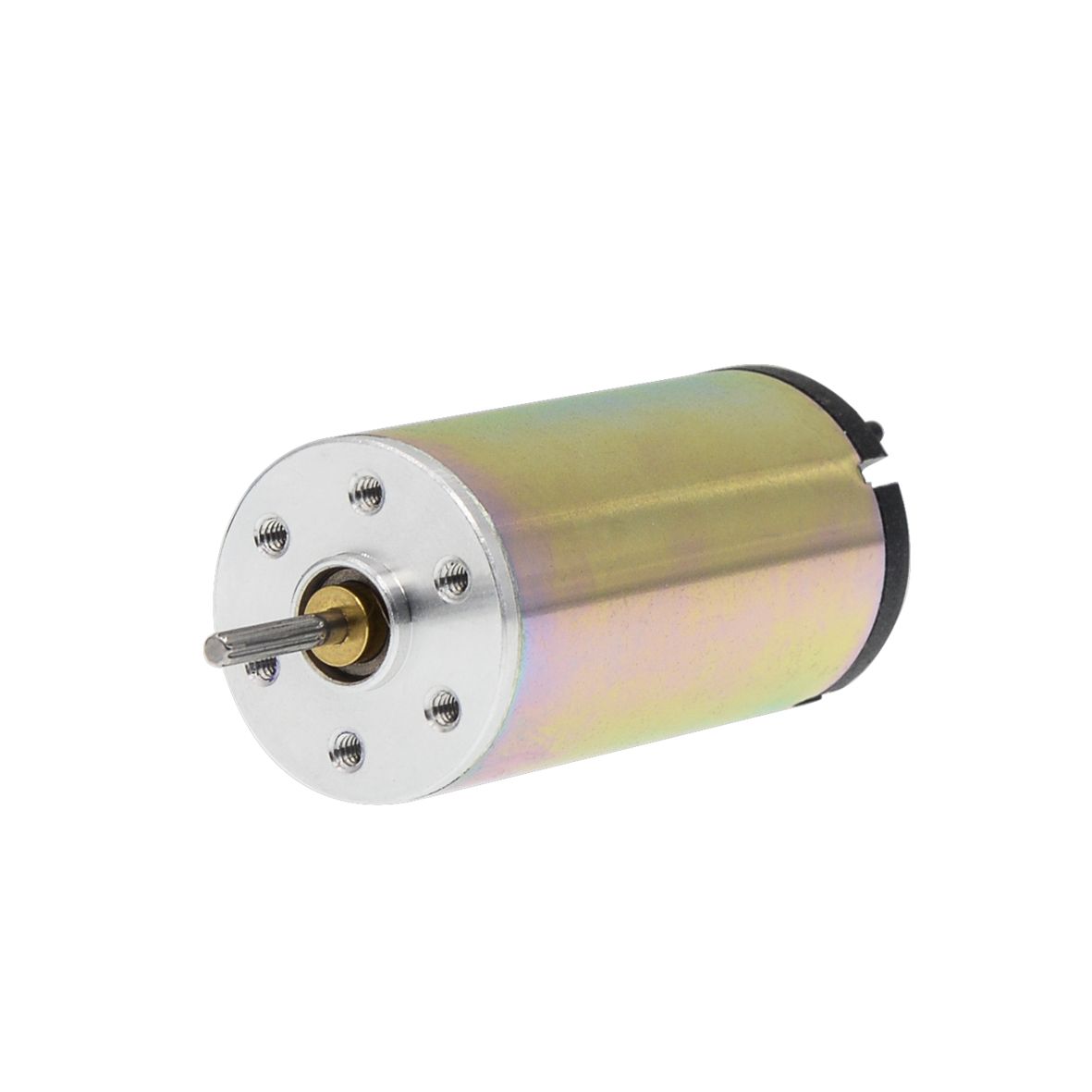

Коллекторные двигатели с обмоткой без сердечника от Constar обладают плавным и стабильным ходом и не подвержены вибрации, благодаря интегрированной структуре, состоящей из симметричной обмотки, коммутатора и вала двигателя. Двигатели характеризуются низкой инерцией, быстрым ускорением, высоким КПД, отсутствием зубчатого зацепления и линейными выходными характеристиками. Они обладают отличной регулировкой скорости.
|
Производитель
|
Constar |
|
Тип двигателя
|
Коллекторный |
|
Коммутация
|
Графитовые щетки |
|
Номинальное напряжение, В
|
24 |
|
Скорость холостого хода, об/мин
|
15000 |
|
Ток холостого хода, мА
|
30 |
|
Номинальный момент (макс. длительный момент), мНм
|
4.5 |
|
Номинальная скорость, об/мин
|
12190 |
|
Номинальный ток (макс. длительный ток), А
|
0.33 |
|
Пусковой момент, мНм
|
24 |
|
Пусковой ток, А
|
1.63 |
|
Максимальный КПД, %
|
75 |
|
Сопротивление между выводами
|
14.7 |
|
Моментная постоянная, мНм/А
|
15 |
|
Скоростная постоянная, об/мин/В
|
625 |
|
Крутизна механической характеристики, об/мин/мНм
|
630 |
|
Инерция ротора, г·см²
|
0.95 |
|
Тепловое сопротивление: корпус окружающая среда, К/Вт
|
26.8 |
|
Тепловое сопротивление: обмотка корпус, К/Вт
|
30.6 |
|
Тепловая постоянная времени обмотки, с
|
232 |
|
Тепловая постоянная времени двигателя, с
|
242 |
|
Температура окружающей среды, °C
|
-20…+85 |
|
Максимальная температура обмотки, °C
|
130 |
|
Тип подшипника
|
Подшипники скольжения |
|
Осевое биение, мм
|
0,02...0,15 |
|
Радиальное биение, мм
|
0.012 |
|
Макс. осевая нагрузка на вал (динамическая), Н
|
0.8 |
|
Максимальное усилие для прессовой посадки (статическое), Н
|
30 |
|
Макс. радиальная нагрузка
|
1,5 Н, 3 мм от крепёжного фланца |
|
Число пар полюсов
|
6 |
|
Число сегментов коллектора
|
5 |
|
Диаметр, мм
|
16 |
|
Длина, мм
|
35 |
|
Масса, г
|
22.5 |
Для приобретения продукции оставьте запрос у нас на сайте. После обработки запроса с вами свяжется наш специалист для уточнения деталей запроса. Он ответит на все интересующие вас вопросы и поможет подобрать решение под ваши технические требования.
Компания ИнноДрайв работает только с юридическими лицами.
Оплата производится по безналичному расчёту на основании выставленного счета.
Доставка продукции осуществляется по всей России и Республике Беларусь. Для вашего удобства вы можете выбрать любой способ доставки:
- Мы направим груз в ваш адрес транспортной компанией, с которой сотрудничает наша компания
- Вы организуете забор продукции удобной вам транспортной компанией
- Мы отдадим вам продукцию в нашем офисе в Санкт-Петербурге
Окончательные условия, стоимость и сроки поставки обсуждаются с менеджером.
При соблюдении условий эксплуатации срок службы продукции составляет 12 месяцев со дня поставки потребителю.
