На прошедшей в ноябре 2019 года выставке SPS в Нюрнберге (Германия)
maxon представил новые интегрированные привода серии IDX. Сейчас серия представлена моделями одного габарита IDX56 в двух исполнениях по длине – M и L и с двумя номинальными напряжениями – 24 и 48 В.

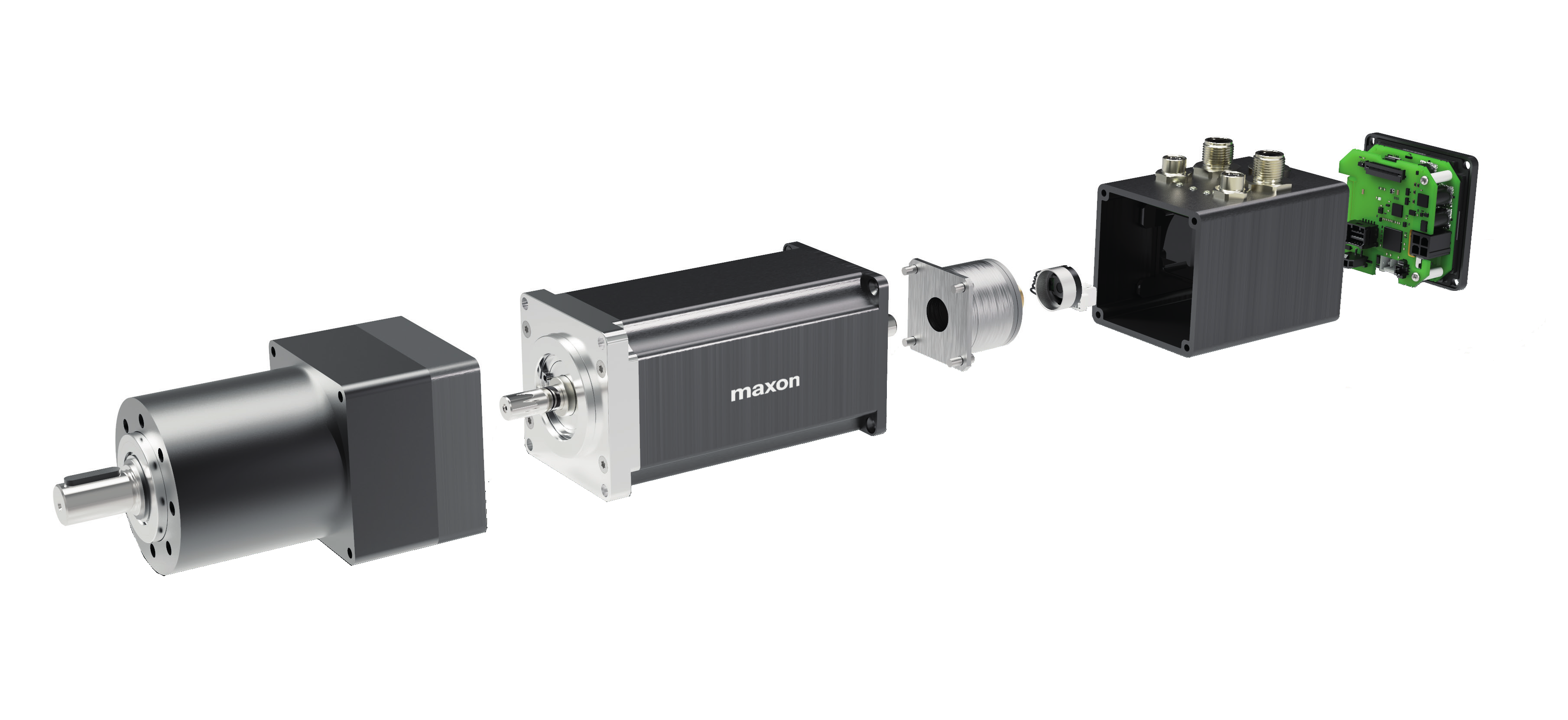

В состав интегрированных приводов IDX входят
бесколлекторный электродвигатель серии EC-i
с установленным датчиком обратной связи на валу и контроллер положения или контроллер скорости. Все компоненты заключены в прочный промышленный корпус со степенью защиты IP65.
Интегрированные привода IDX имеют много опциональных возможностей, которые могут быть гибко сконфигурированы при заказе. Так, например, можно выбрать установку абсолютного или инкрементного энкодера, наличие или отсутствие тормозной муфты, наличие в составе контроллера положения или контроллера скорости, а также интерфейс, используемый для управления интегрированным приводом: промышленные шины CANopen, EtherCAT или отдельные линии ввода-вывода. Подключение к приводам IDX производится при помощи промышленных защищённых разъёмов.
Для работы в системах, требующих большого момента и низких скоростей вращения, интегрированные приводы IDX могут быть укомплектованы редукторами серии GPX52. Это новый типоразмер редукторов продолжает развитие семейства высокопроизводительных редукторов GPX. Редукторы GPX52 доступны в трёх вариантах исполнения: A (стандартное), LN (с пониженным шумом), UP (особо производительное). В настоящее время доступны редукторы с 1, 2 и 3 ступенями.
Информация по интегрированным приводам IDX и редукторам GPX52 размещена на сайте
www.maxongroup.com. В настоящее время конфигурирование приводов онлайн временно недоступно и заказ производится по запросу официальному дистрибьютору ООО "ИнноДрайв".
Основные параметры интегрированных приводов IDX56
|
IDX56M |
IDX56L |
| Номинальное напряжение |
24, 48 В |
24, 48 В |
| Номинальная скорость |
до 4500 об/мин |
до 3500 об/мин |
| Номинальный момент |
до 516 мНм |
до 794 мНм |
Основные параметры редукторов GPX52
|
GPX52A |
GPX52LN |
GPX52UP |
| Номинальный выходной момент |
до 30 Нм |
до 24 Нм |
до 45 Нм |
| Максимальная входная скорость |
6000 об/мин |
6000 об/мин |
6000 об/мин |
| Редукция |
3,9:1…287:1 |
3,9:1…392:1 |
3,9:1…287:1 |
| Люфт |
до 0,5° |
до 0,5° |
до 0,3° |
Описание интегрированного привода IDX и редукторов GPX
по ссылке.
Документация на интегрированный привод IDX (на английском языке) на сайте производителя:
Обзор свойств, Руководство пользователя, Описание прошивки, Руководство по коммуникации, Замечания по применению.
Работа с интегрированным приводом поддерживается ПО EPOS Studio – новая версия доступна на сайте
maxon.
