В ассортименте каталога появились новые позиции — магнитные энкодеры серии MPT производства компании KingKong.

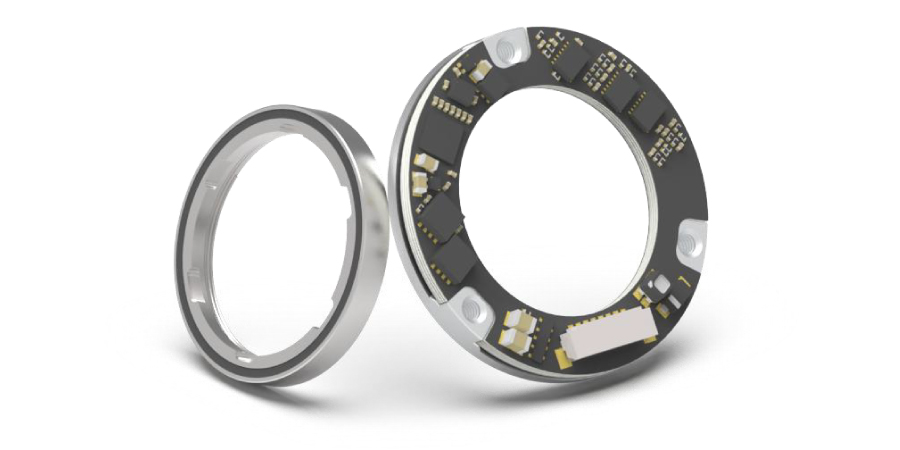

Это одноканальный магнитный энкодер, разработанный специально для работы в условиях ограниченного пространства. Он сочетает в себе точность, сравнимую с оптическими системами, и высокую устойчивость к внешним воздействиям.
Принцип работы и конструкция
Энкодеры серии MPT работают на основе магнитоэлектрической сенсорной технологии. Внутри корпуса установлены несколько высокоточных датчиков Холла, которые регистрируют изменения магнитного поля кольцевого магнита ротора.
Ключевая особенность — использование патентованной технологии магнитного структурирования KingKong Technology. Каждое изделие проходит точную калибровку, что гарантирует наличие уникального магнитного профиля и максимальную точность измерений.
Конструкция также включает уникальную систему экранирования от помех, что делает энкодер устойчивым к внешним электромагнитным воздействиям.
Преимущества серии MPT
1. Компактность
Ультратонкая полая конструкция с радиальной шириной кольца всего 5 мм позволяет интегрировать энкодер в самые разные применения, включая роботизированные сочленения и сервоприводы с жесткими ограничениями по габаритам. Доступны модели для каждого 5 мм диаметра вала.
2. Высокая точность
- Разрешение: 24 бит (абсолютный выход)
- Точность: ≤±0,01°
3. Устойчивость к внешним воздействиям
Разнесённая магнитоэлектрическая конструкция обеспечивает надёжную работу в тяжёлых условиях:
- вибрации;
- пылевые и масляные загрязнения;
- электромагнитные помехи.
Допустимая скорость: до 8000 об/мин (без потери точности);
В режиме с батарейным питанием: до 3000 об/мин.
5. Многооборотный режим
Доступны два варианта реализации:
- с батарейным питанием;
- с записью во флеш-память (сохранение положения при повороте до ±90° после отключения питания).
Уникальная технология установки вращающихся и неподвижных компонентов с учётом допусков (ротор-статор) упрощает монтаж и гарантирует стабильную точность измерений.
Интерфейсы и совместимость
Энкодеры MPT доступны с различными интерфейсами вывода, что позволяет интегрировать их в большинство современных систем управления. По запросу предоставляется полная техническая документация.
Где применяется?
Серия MPT ориентирована на задачи, требующие высокой точности позиционирования в компактных узлах:
- робототехника (сочленения, манипуляторы);
- сервоприводы и двигатели;
- станки с ЧПУ;
- автоматизированные производственные линии;
- медицинское оборудование.
Как заказать?
Поставка осуществляется под заказ. Для подбора модели и получения коммерческого предложения свяжитесь с нашими специалистами.
Мы предоставляем:
- консультацию по выбору модели (диаметр, интерфейс, режим работы);
- техническую документацию и даташиты;
- CAD-модели для интеграции в ваш проект (по запросу).
Перейти в каталог
Ознакомиться с доступными моделями энкодеров серии MPT можно в соответствующем разделе сайта:
👉 Энкодеры серии MPT
Для уточнения характеристик или получения индивидуального расчета заполните форму обратной связи или свяжитесь с нами по телефону 8 (812) 317-77-93 или по почте sales@innodrive.ru
