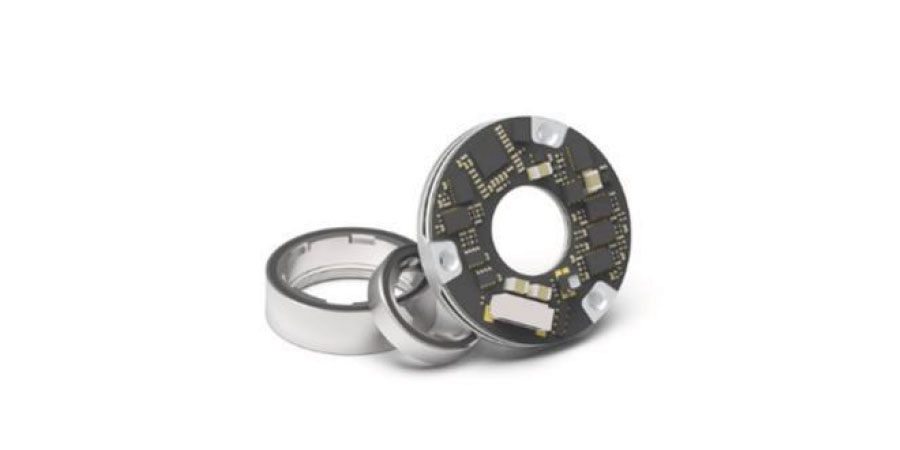

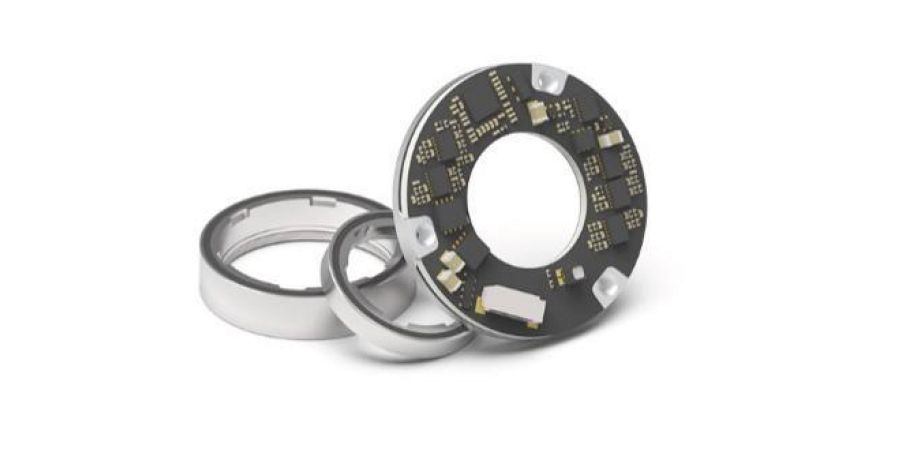

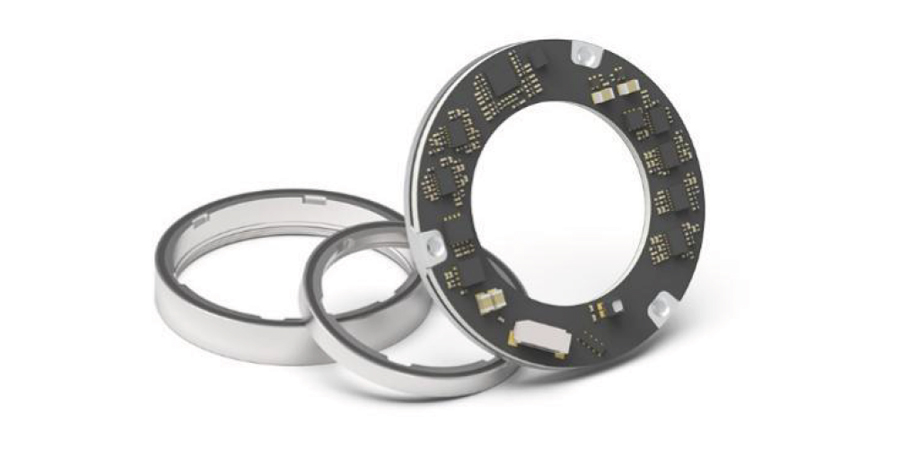

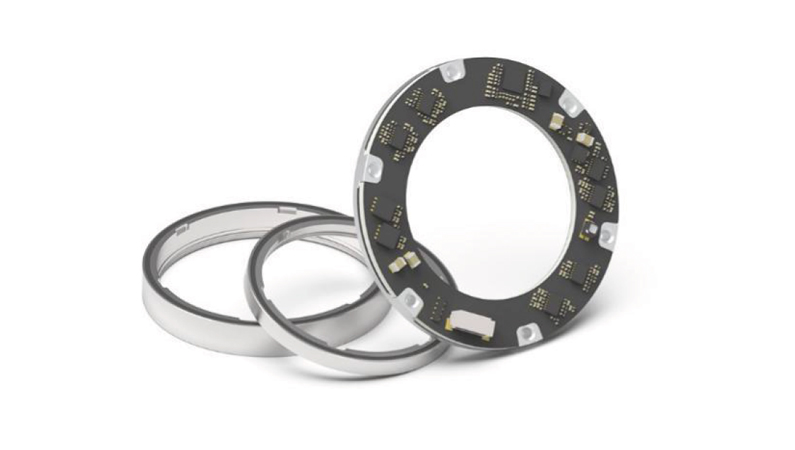

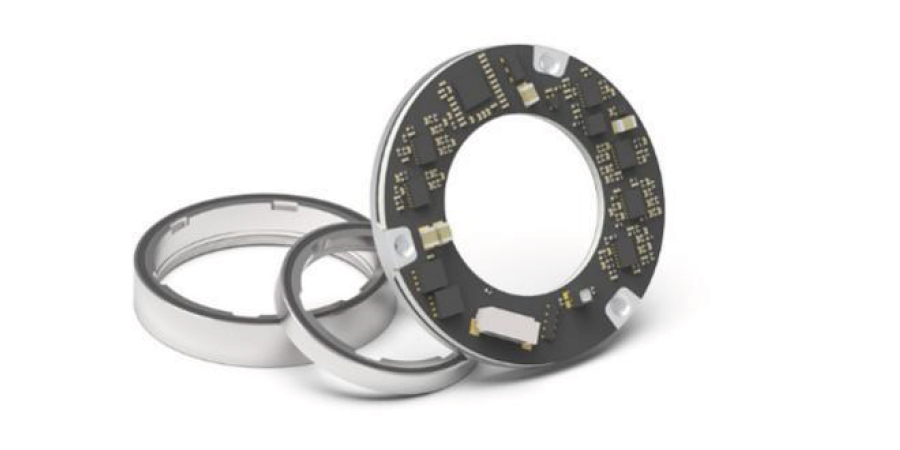

В ассортимент приводных решений добавлена новая серия — двухосевые магнитные датчики углового положения DPT производства KingKong.
Это специализированное решение, разработанное для интегрированных шарнирных модулей роботов. Датчик DPT позволяет одновременно измерять положение по двум осям в компактном объёме, обеспечивая точность и разрешение на уровне оптических систем.
Ключевое отличие серии DPT — двухосевое измерение. Один датчик заменяет два отдельных энкодера, что упрощает конструкцию шарнира и снижает количество компонентов.
Принцип работы и конструкция
Датчик DPT основан на магнитоэлектрической технологии и оснащён уникальной конструкцией экранирования помех. Внутри корпуса несколько высокоточных датчиков Холла регистрируют изменения магнитного поля кольцевого магнита ротора.
Сканирование пространственного распределения магнитного поля намагниченного кольца, находящегося на подвижной части, осуществляется при помощи высокоточных датчиков Холла. Точность калибровки достигается за счёт использования технологии KingKong.
Ключевая особенность — каждый датчик поставляется с уникальным набором данных калибровки магнитного поля, что обеспечивает оптимальную точность измерений в ходе дальнейшей эксплуатации.
Преимущества серии DPT
1. Двухосевое измерение
Два 24-битных абсолютных выхода позволяют одновременно отслеживать положение по двум осям. Абсолютная точность позиционирования по двум осям составляет ±0,01°.
2. Компактность
Миниатюрное исполнение с зазором в радиальном направлении всего 7 мм с одной стороны. Доступны модели с шагом 5 мм по внутреннему диаметру. Ультратонкая полая конструкция упрощает интеграцию в различные применения.
3. Упрощённый монтаж
Конструкция допускает сравнительно широкие монтажные допуски между ротором и статором. Технология не предусматривает жёстких монтажных допусков при установке устройства на движущейся и неподвижной частях, что упрощает процедуру монтажа и сохраняет точность бесконтактных измерений.
4. Устойчивость к внешним воздействиям
Раздельная магнитно-электрическая конструкция обеспечивает высокую устойчивость к:
- вибрациям;
- пылевым и масляным загрязнениям;
- электромагнитным помехам.
5. Высокоскоростные режимы
Максимальная скорость — 8000 об/мин.
6. Индивидуальная калибровка
Каждое устройство проходит калибровку с использованием фирменного процесса KingKong Technology и поставляется с уникальным заводским профилем магнитного поля.
Где применяется?
Серия DPT ориентирована на задачи, требующие одновременного измерения по двум осям в компактном объёме:
- интегрированные шарнирные модули роботов;
- сочленения манипуляторов;
- коллаборативная робототехника;
- сервоприводы с двумя степенями свободы;
- специализированные механизмы с пространственным позиционированием.
Как заказать?
Поставка осуществляется под заказ. Для подбора модели и получения коммерческого предложения свяжитесь с нашими специалистами.
Мы предоставляем:
- консультацию по выбору модели (диаметр, интерфейс, режим работы);
- техническую документацию и даташиты;
- CAD-модели для интеграции в ваш проект (по запросу).
Перейти в каталог
Ознакомиться с доступными моделями датчиков DPT можно в соответствующем разделе сайта:
👉 Ссылка на раздел с датчиками DPT
Для уточнения характеристик или получения индивидуального расчёта заполните форму обратной связи или свяжитесь с нами по контактам.
