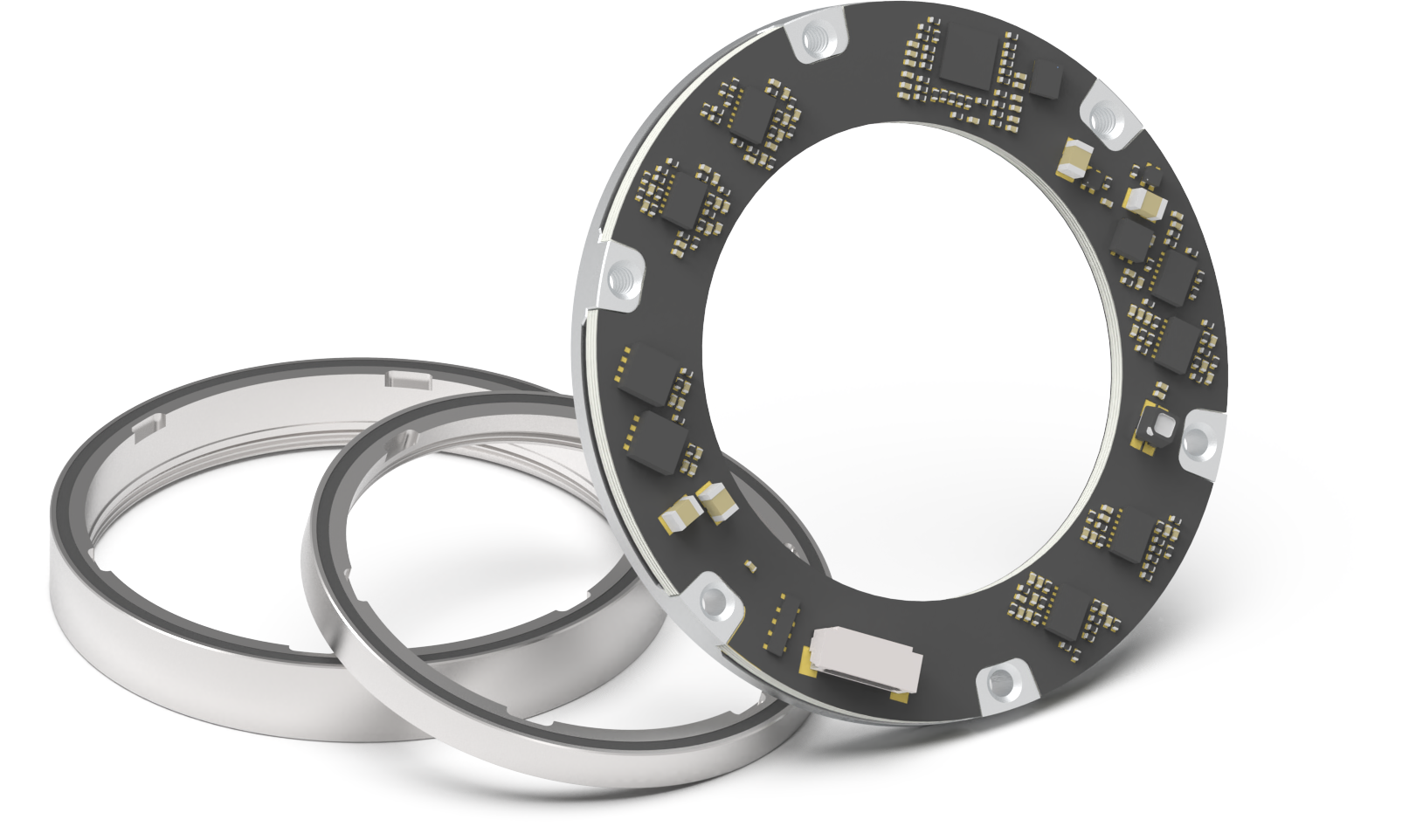

Компания KingKong Technology представляет новинку - двойные магнитные энкодеры серии DPT, предназначенные для определения углового положения манипуляторов роботов.
Принцип работы датчика основан на технологии определения характеристик магнитного поля KingKong. Даже при наличии пространственных ограничений датчик точно определяет взаимное положение двух осей, демонстрируя при этом разрешение и точность, аналогичные оптическим системам. Он также отличается высокой помехоустойчивостью.
Энкодер сочетает в себе две уникальные технологии: высокоточную технологию измерения величины магнитного поля и технологию экранирования помех. Сканирование пространственного распределения магнитного поля намагниченного кольца, находящегося на подвижной части, осуществляется при помощи высокоточных датчиков Холла внутри устройства. При этом точность калибровки достигается за счет использования технологии KingKong.
Каждое из устройств поставляется с уникальным набором данных калибровки магнитного поля, что обеспечивает оптимальную точность измерений в ходе дальнейшей эксплуатации.
Предложенная технология не накладывает жестких ограничений на монтаж устройства на движущейся или неподвижной частях, упрощая тем самым процедуру монтажа для пользователя, но сохраняя при этом точность бесконтактных измерений. Такая комбинация с отдельной установкой датчика Холла и магнита представляет собой эффективное решение и обеспечивает стойкость к воздействию факторов окружающей среды, таких как вибрация, а также наличие пыли и масляных загрязнений. Энкодер позволяет выполнять измерения при сверхвысоких скоростях, которые абсолютно не влияют на его точность и срок службы. Интеграция в систему такой сверхтонкой и миниатюрной полой конструкции не составит труда независимо от варианта применения.
Особенности:
- Два выходных сигнала, 24 бита, при абсолютных измерениях
- Двойная точность позиционирования ±0.01° при абсолютных измерениях
- Миниатюрное устройство (ширина кольца по радиусу 7 мм), модель построена для внутреннего диаметра кольца с шагом 5 мм
- Технология не предусматривает жестких монтажных допусков при установке устройства на движущейся и неподвижной частях
- Технология экранирования магнитных помех
- Конструктивное исполнение с полым валом позволяет не накладывать пространственных ограничений при монтаже
- Максимальная скорость 8000 об/мин
- Уникальный набор данных, получаемый в процессе калибровки
- Выходной сигнал на основе нескольких интерфейсов
- Устойчивость к воздействиям окружающей среды
