Редукторы: типы, особенности и применение

Редукторы — механические устройства, которые изменяют параметры между входным и выходным валами. Основное назначение — снижать частоту вращения и одновременно увеличивать крутящий момент. Большинство практических задач требуют скоростей гораздо меньших, чем обычно имеют двигатели, и моментов гораздо больших, чем двигатели могут обеспечить.

Устройства применяют в станках, конвейерах, подъемных механизмах, промышленных роботах, транспортных средствах и других системах, где требуются значительные моменты и небольшие скорости.

При выборе редуктора важно разбираться в его параметрах. Ниже рассмотрим те, что определяют, для каких задач и условий подходит устройство.

Важные показатели

Крутящий момент

Показывает, какое усилие редуктор может передать на выходной вал. Производители обычно дают два значения: номинальный момент для длительной работы и максимальный (пиковый) для кратковременных нагрузок при пусках или торможении.

Передаточное число (i)

Соотношение скоростей входного и выходного валов. Одноступенчатые редукторы дают от 3:1 до 10:1, многоступенчатые — 100:1 и выше за счет последовательных передач.

Диапазон скоростей

Для точного позиционирования нужны малые выходные скорости и высокие передаточные числа. Для транспортировки — более высокие скорости при умеренных передаточных числах.

КПД и энергопотери

КПД показывает, сколько мощности двигателя доходит до выходного вала. Остальное теряется на трение в зацеплениях, подшипниках, уплотнениях и при перемешивании смазки.

Низкий КПД означает сильное нагревание. Если редуктор долго работает под нагрузкой или на высоких оборотах, может потребоваться охлаждение или выбор устройства большего размера.

Люфт

Значение в разных типах редукторов может варьироваться от менее 1 угловой минуты до 3–5 градусов. Чем меньше значение, тем быстрее выходной вал реагирует на смену направления и плавнее движется. Это важно для робототехники, дозирования, ЧПУ и любых задач, где нужна точная остановка или обратный ход.

Способ монтажа и габариты

Редукторы могут крепиться на лапах, фланцах или насадкой на вал. От типа крепления зависит, удастся ли прочно зафиксировать устройство на конкретном приводе. Габариты выбирают исходя из допустимого пространства и компоновки привода. Оба параметра влияют на удобство обслуживания.

Плавность хода

Важна для механизмов, где нужна стабильная подача, аккуратное перемещение или точное дозирование. На плавность влияет качество обработки зубьев, жесткость конструкции, балансировка.

Шум

Зависит от типа зацепления, точности изготовления, качества подшипников, скорости вращения и нагрузки. Более тихие редукторы повышают комфорт работы и снижают требования к шумоизоляции.

Вибрации

Избыточный уровень ускоряет износ подшипников и креплений, повышает шум. Сами вибрации сложно предсказать до установки, но можно оценить факторы, которые на них влияют. Например, точность изготовления, качество подшипников, допустимую скорость вращения.

Конструктивные особенности

Устройства различаются по виду зацепления и материалу корпуса. Разберемся, какие бывают редукторы по этим двум параметрам.

Виды зацеплений

Прямозубые. В таких устройствах зубья расположены параллельно оси колеса. Плюсы — недорогие, не создают осевой нагрузки. Минусы — более шумные из-за ударного входа зубьев. Используются при невысоких окружных скоростях (до 5–8 м/с) и умеренных нагрузках.

Косозубые. Зубья в них наклонены к оси колеса под углом (обычно 8–20°). Это создает плавное, постепенное зацепление — ниже уровень шума и вибраций. Нагрузочная способность на 15–30% выше, чем у прямозубых. КПД незначительно ниже из-за дополнительных потерь на трение. Это подходящий вариант на высоких скоростях и мощностях.

Шевронные. Редукторы, зубья которых наклонены друг к другу, образуя букву V. Достоинства: большая нагрузочная способность, плавная работа, отсутствие осевых нагрузок на подшипники. Ограничения: сложность изготовления и высокая стоимость.

Червячные. Здесь колесо имеет зубья, охватывающие «червяк» — винт с трапецеидальной или архимедовой резьбой. Передача производится скольжением — это дает тихую работу, большой КПД и возможность самоторможения, но не исключает потерь на трение и нагрев.

Материал корпуса

Алюминиевые сплавы. Имеют малую массу, обеспечивают хороший теплоотвод, стойкость к коррозии. Жесткость ниже, чем у чугуна или стали, что может ограничивать применение при высоких нагрузках. Литье алюминия дает сложные формы с ребрами охлаждения.

Чугун. Чаще всего — марок СЧ 10-15. Тяжелее алюминия, дает повышенную жесткость, хорошо гасит вибрации, недорогой. Теплоотвод здесь удовлетворительный. Материал склонен к коррозии во влажной среде — промышленные устройства из него обычно покрывают защитным составом.

Композиты. Полимеры, армированные стекловолокном или углеволокном, легкие, устойчивы к агрессивным средам, обеспечивают электроизоляцию. Жесткость и прочность зависят от типа композита. Корпуса из этих материалов менее распространены из-за более высокой стоимости и сложности изготовления.

В целом материал корпуса влияет на жесткость, теплоотвод и герметичность. А правильный выбор и типа зацепления, и материалов напрямую определяет долговечность и стабильность работы устройства и всей системы.

Типы редукторов

По числу ступеней

Одноступенчатые редукторы состоят из одного звена передачи. Дают умеренное передаточное число — от 3:1 до 10:1.

Применяются в приводах вентиляторов, насосов, конвейеров с умеренными требованиями к снижению скорости. Подходят для случаев, когда важны компактность и высокий КПД, а требуемое передаточное число невелико.

Многоступенчатые состоят из нескольких последовательно соединенных звеньев. Каждая ступень умножает передаточное число предыдущей, поэтому итоговое снижение скорости может достигать 100:1, 500:1 и больше.

Этот вид редукторов используют в подъемных устройствах, экскаваторах, прокатных станах, приводах других тяжелых механизмов. Хороши, когда цель — не максимальный КПД, а стабильная работа сложной конструкции под высокими нагрузками.

По расположению валов

Соосные. В них входной и выходной валы расположены на одной прямой. Редукторы такого типа подходят для установки в ограниченное пространство. Применяются в робототехнике, сервоприводах, приводах колес мобильных роботов и транспортных средств, где важна осевая компоновка.

С параллельными валами. Требуют больше места по ширине, но дают высокий КПД. Такие варианты обычно выбирают для оборудования, где важны надежность и удобный доступ для ремонта: станки, конвейеры, грузоподъемные механизмы.

С пересекающимися валами. Незаменимы там, где нужно перенаправить вращение с одной оси на другую. Часто применяются в приводах, где нужна передача момента между перпендикулярными осями: в смесителях, мешалках, конвейерах.

По видам передач

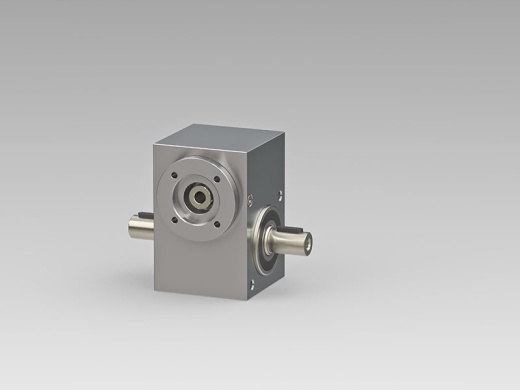

Червячные. Состоят из червяка (винтового вала) и червячного колеса. При малых углах подъема резьбы могут блокировать обратное вращение выходного вала. Применяются в подъемных механизмах, лебедках, приводах ворот, конвейерах и оборудовании, где важны самоторможение, плавность и компактность.

Ограничения:

• КПД 50–70% у однозаходных (у многоходовых — выше);
• высокое тепловыделение при работе — нужен отвод тепла и контроль нагрева.

Цилиндрические. Передают вращение между цилиндрическими колесами. Дают КПД 96–98% на ступень. Прямозубые варианты имеют зубья, параллельные оси. Косозубые — под углом, что обеспечивает более плавный вход в зацепление. Редукторы такого вида применяют в станках, конвейерах, мешалках, подъемных механизмах и других установках, где в приоритете — надежность, высокий КПД и простое обслуживание.

Ограничения:

• прямозубые передачи работают шумнее;
• косозубые — создают осевую нагрузку, их используют с упорными подшипниками, чтобы предотвратить смещение вала вдоль оси;
• люфт и точность зависят от класса изготовления.

Конические. Их зубья расположены на конической поверхности, что позволяет менять направление вращения. Могут передавать большие моменты, дают КПД 95–98%. Используются в приводах смесителей, дифференциалах, вертикальных механизмах, буровом оборудовании и других системах, где нужно менять направление движения.

Ограничения:

• прямые зубья работают шумнее и менее плавно;
• криволинейные — требуют более точного изготовления и дороже;
• точность сборки ощутимо влияет на работу.

Коническо-цилиндрические. Сочетают ступени двух типов. Это позволяет одновременно менять направление вращения и значительно снижать скорость. Применяются в конвейерах с поворотом направления, смесителях, мельницах, буровых установках и другом промышленном оборудовании, где важны высокие моменты и работа под углом.

Ограничения:

• конструктивная сложность;
• большие габариты и масса;
• дороже простых редукторов аналогичной мощности.

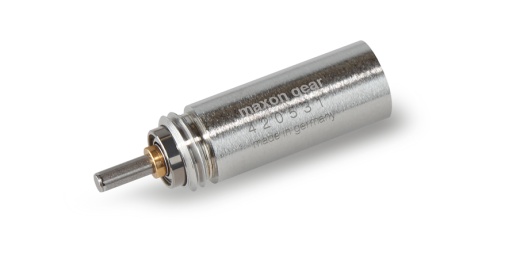

Планетарные. Передают вращение через солнечную шестерню, несколько сателлитов и кольцевое колесо. Симметричное расположение деталей уменьшает воздействие на опоры и делает работу тише, чем у цилиндрических передач. Используются в колесных приводах, буровых и строительных машинах, лебедках, миксерах, промышленной автоматике — везде, где нужны компактность, высокая передаваемая мощность и ровная, стабильная работа под нагрузкой.

Ограничения:

• дороже из-за высокой точности изготовления деталей;
• сложность конструкции по сравнению с зубчатыми передачами;
• чувствительность к перегреву при длительных высоких нагрузках.

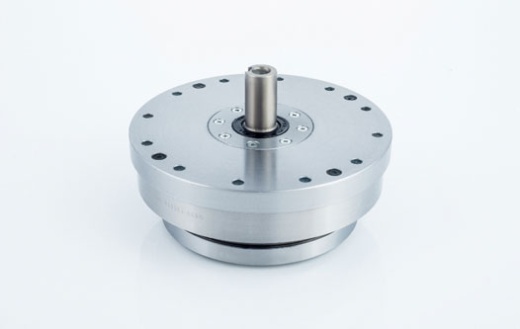

Волновые. Часть передачи выполнена из упругого металла — она немного деформируется под действием генератора волн. Зубья временно совмещаются с жестким кольцом сразу в нескольких зонах — это дает точность и минимальный люфт. Такие устройства нужны в робототехнике, манипуляторах, поворотных столах и других установках, где требуются точность, компактность и минимальный люфт.

Ограничения:

• КПД ниже, чем у жестких зубчатых передач (цилиндрических, конических, планетарных);
• ограниченный ресурс при ударных нагрузках и высокой цикличности.

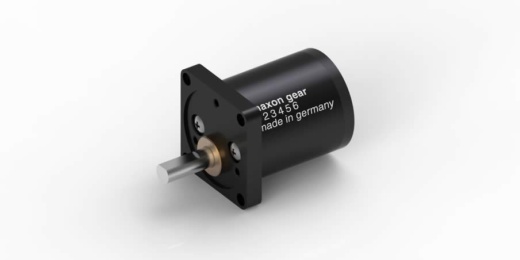

Рядные. Имеют валы, расположенные в один ряд, и построены на цилиндрических передачах. Ступени можно комбинировать, чтобы получить нужное передаточное число. Используются в металлургии, горнодобывающей промышленности, станкостроении и других областях, где важны надежность, удобство обслуживания и возможность быстрой замены узлов.

Ограничения:

• занимают больше места по длине;
• КПД ощутимо снижается с увеличением числа ступеней;
• ограничение по компактности в сравнении с планетарными вариантами.

Собрали основные типы редукторов и их характеристики:

Установка и эксплуатация редуктора

Варианты фиксации и монтажа

Выбор зависит от конструкции механизма, доступного пространства, требований к жесткости установки.

Крепление на лапах. Применяется в большинстве стационарных установок. Редуктор в этом случае имеет приставные или отлитые лапы с отверстиями для болтов. Способ универсален: подходит для горизонтальных и вертикальных поверхностей, обеспечивает хороший доступ для обслуживания. При этом важно контролировать точность установки, проверять соосность валов.

Фланцевое крепление. Дает жесткое соединение и точную центровку. Редуктор крепится к ответному фланцу двигателя, механизма или стены. Фланец может быть на входной или выходной стороне. Монтаж проще, а вот организовать доступ для обслуживание может быть сложнее.

Полый вал. Редуктор надевают на вал механизма и крепят втулкой с коническим зажимом, шпонкой или шлицевым соединением. Здесь не требуется точная центровка, поэтому монтаж проще, а длина привода меньше. Единственное условие: полый вал должен иметь достаточную жесткость, чтобы не деформироваться под нагрузкой.

Втулки. Используются для безрезьбового соединения полого вала редуктора с валом механизма. Дают быстрый монтаж и демонтаж без специального инструмента и подготовки. Надежно передают крутящий момент и допускают некоторую несоосность.

Способ монтажа влияет и на удобство установки, и на стабильность работы. Если валы выровнены, а корпус закреплен жестко, то вибрации снижаются, ресурс увеличивается, обслуживание становится проще.

Смазка: типы и нюансы замены

Смазка в редукторе снижает трение, отводит тепло, защищает детали от коррозии, вымывает продукты износа. Тип состава определяет производитель — всё зависит от конструкции и условий работы: нагрузок, скоростей, температур.

Масляная смазка. Редукторы общего назначения обычно работают в масляной ванне. Масло заливают так, чтобы нижние шестерни были погружены и при вращении разбрызгивали его на остальные детали. Обычно используют индустриальные редукторные масла — тип зависит от нагрузки и температурных условий. Для червячных передач применяют масла с присадками, которые снижают износ при скользящем контакте.

Частота замены зависит от режима работы. Обычно первую делают после приработки (100–200 ч), дальше — по регламенту производителя или чаще, если редуктор работает при высоких температурах, с загрязнениями или частыми пусками.

Пластичная смазка. Используется в редукторах, где важно удерживать смазочный материал в зоне зацепления, защищать узлы от влаги и загрязнений. В малогабаритных и герметичных конструкциях ее обычно закладывают на весь срок службы — доступ к узлам не предусмотрен.

В обслуживаемых редукторах пластичную смазку могут применять для узлов с умеренными нагрузками. Дозаправка выполняется через пресс-масленку или при разборке. Конкретный регламент зависит от конструкции и рекомендаций производителя.

Качественная смазка продлевает ресурс редуктора. Ее нехватка или загрязнение вызывают перегрев и износ, поэтому контроль и своевременная замена критически важны.

Что уточнить перед выбором

• Задача. Планетарные редукторы подходят для компактных приводов с высоким моментом; волновые — для прецизионных задач с минимальным люфтом; червячные — для подъемных механизмов с самоторможением; цилиндрические — для общепромышленного применения с высоким КПД.
• Нагрузка. Оцените номинальный и максимальный крутящий момент на выходном валу. Учтите характер нагрузки (постоянная, переменная, ударная), заложите запас.
• Скорость и момент. Сверьте скорость двигателя и нужную скорость на выходе. Рассчитайте требуемое передаточное число и проверьте, что мощности редуктора хватает для вашей нагрузки.
• Монтаж и обслуживание. Проверьте, сколько места есть для установки. Выберите схему расположения валов (соосная, параллельная, угловая) и способ крепления (лапы, фланец, полый вал). Учтите периодичность технического обслуживания.
• Точность и шум. Определите допустимый люфт, требования к позиционированию и уровню шума. Подберите тип передачи по этим критериям.
• Условия эксплуатации. Учитывайте температуру, влажность, запыленность и вероятность контакта с агрессивной средой.
• Совместимость с двигателем. Сверьте размеры валов, наличие переходных фланцев или муфт. Убедитесь, что соосность обеспечена в конструкции или компенсируется соединением.
• Материал корпуса. Алюминий подойдет для меньшей массы и лучшего теплоотвода, чугун — для жесткости и гашения вибраций, композиты — для работы с агрессивными средами.

Чем точнее учтены эти параметры, тем предсказуемее будет работать редуктор. А значит — меньше риск перегрузок, лишних вибраций и преждевременного износа.
