Основные виды малогабаритных двигателей
В зависимости от используемой энергии микроэлектродвигатели делятся на два основных типа: постоянного тока (DC) и переменного (AC). Микродвигатели переменного тока работают от однофазного или трехфазного напряжения:- Однофазные. Используются в бытовых приборах и некоторых вспомогательных промышленных устройствах, где требуется небольшая мощность.
- Трехфазные. Применяются в промышленности для мощных приводов: станков, вентиляторов и конвейеров.
Устройство и принцип работы

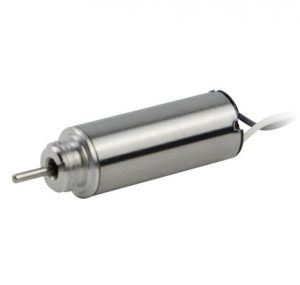

Щеточные микродвигатели

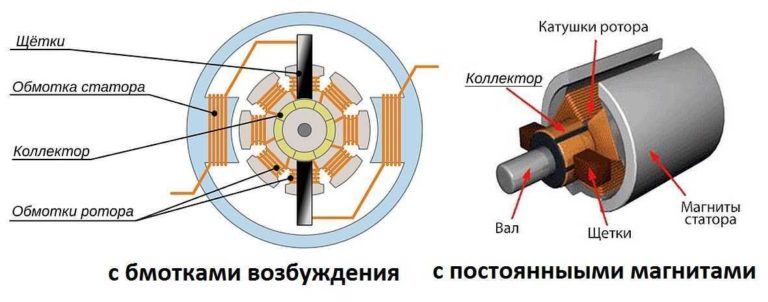

Это классический тип микроэлектродвигателя, в котором электрический ток подается на ротор через щетки. Основные элементы конструкции:
- Корпус — несущая часть. Выполняет функцию наружной оболочки, которая защищает микродвигатель от грязи, влаги, пыли и механических воздействий.
- Ротор (якорь) — вращающаяся часть, преобразующая электрическую энергию в механическую.
- Статор — неподвижная часть, создающая постоянное магнитное поле. Может быть выполнен как на основе постоянных магнитов, так и с обмоткой возбуждения.
- Коллектор (коммутатор) — набор пластин из металла на валу ротора. Через них ток попадает на соответствующую обмотку, позволяя изменять направление вращения.
- Щетки — контактные элементы, передающие напряжение на обмотки ротора. Выполняются из графита или металла.

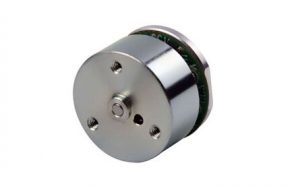

Бесщеточные микродвигатели

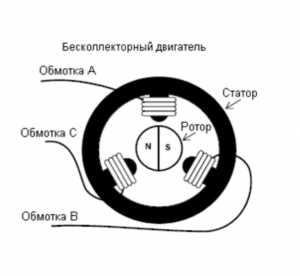

В бесщеточных двигателях коллектор и щетки заменяются датчиками Холла и электронным контроллером, что делает их более сложными по конструкции, но и более эффективными. Основные компоненты:
- Ротор — содержит постоянные магниты с двумя или более полюсами.
- Статор — трехфазная обмотка, создающая вращающееся магнитное поле при прохождении тока.
- Контроллер — управляет напряжением на обмотках статора, регулируя момент и скорость вращения ротора.
Технические характеристики микродвигателей
При выборе микроэлектродвигателя для конкретных задач важно учитывать технические параметры, которые определяют его производительность, надежность и применимость в той или иной области. Рассмотрим основные характеристики, на которые стоит обратить внимание.Номинальное напряжение
Это напряжение питания, при котором двигатель работает с максимальной эффективностью. Для разных типов микроэлектродвигателей номинальные значения могут варьироваться:- Низковольтные (до 12 В) — используются в компактных устройствах с малой мощностью.
- Высоковольтные (от 24 В) — применяются в промышленном оборудовании и робототехнике.
Мощность
У малогабаритных электродвигателей мощность может колебаться от нескольких милливатт до десятков ватт. Бесщеточные двигатели обладают более высоким КПД, что позволяет им выдавать больше мощности при тех же габаритах, что у щеточных.Крутящий момент
Это величина, характеризующая силу вращения ротора двигателя и измеряемая в ньютон-метрах (Н·м). Крутящий момент важен для определения способности двигателя работать под нагрузкой. Щеточные двигатели, как правило, обеспечивают меньший крутящий момент по сравнению с бесщеточными при равных размерах.Скорость вращения
В щеточных микродвигателях скорость вращения ограничена. Потому что щетки соприкасаются с пластинами коллектора и при быстром вращении искрят. Бесщеточные двигатели могут поддерживать более высокие скорости вращения, не искрят, могут разгоняться гораздо быстрее. Их скорость может составлять сотни тысяч оборотов в минуту.Размеры
Микродвигатели проектируются для использования в ограниченном пространстве. Щеточные двигатели, как правило, немного больше и тяжелее из-за необходимости размещения щеток и коллектора. Бесщеточные — более компактны при тех же показателях мощности.Где используются микродвигатели
Промышленная автоматизация
В системах промышленной автоматизации микродвигатели обеспечивают высокую точность управления движением. Они используются в сборочных линиях, транспортировочных системах, роботизированных манипуляторах и оборудовании для точной обработки материалов. Двигатели встраивают в сложные системы автоматического контроля и управления, повышая эффективность производства.Робототехника
Микродвигатели отвечают за плавные и точные движения роботов. Компактные размеры двигателей позволяют создавать легкие и мобильные конструкции — это особенно важно для роботизированных манипуляторов и беспилотных аппаратов.Медицинское оборудование
Микродвигатели применяются во многих видах медицинской техники: от хирургических инструментов до аппаратов для диагностики и терапии. Используются в устройствах для искусственной вентиляции легких, протезах, реабилитационных роботах и сложных диагностических системах.Измерительное оборудование и системы неразрушающего контроля
Компактные электродвигатели используются в различных измерительных приборах и системах контроля качества. Они необходимы для приведения в движение механизмов в устройствах ультразвуковой, рентгеновской, магнитно-резонансной диагностики, а также в сканирующих системах для неразрушающего контроля.Производственное оборудование
На производственных линиях микродвигатели применяются для автоматизации контроля качества продукции. Они управляют механизмами, предназначенными для обработки изделий и проверки на соответствие стандартам.Нефтегазовая отрасль
Микродвигатели находят применение в оборудовании для мониторинга и управления скважинами, подводных роботах и системах автоматизации процессов добычи. Они исправно выполняют свои функции в экстремальных условиях.Преимущества применения
Компактные размеры и малый вес
Одно из главных преимуществ микродвигателей — компактность. Эти устройства можно устанавливать в местах с ограниченным пространством, где применение обычных двигателей невозможно. Микроэлектродвигатели используются в системах, где важен каждый грамм нагрузки, например, в робототехнике, медицинском оборудовании. Минимальные размеры не снижают мощность и эффективность работы, позволяя разрабатывать легкие, мобильные устройства с высокими показателями производительности.Высокая точность и контролируемость
Компактные электродвигатели обеспечивают высокую точность и контроль при работе с различным оборудованием. Это особенно важно в робототехнике, медицинских приборах и измерительных системах. Многие параметры микродвигателей предусматривают тонкую настройку. Благодаря этому применение микродвигателей оптимально в микрохирургии, управлении манипуляторами и автоматизации производственных процессов.Как выбрать подходящий микродвигатель
Тип двигателя
В зависимости от задачи следует выбрать подходящий вид микродвигателей. В этом вам поможет таблица, в которой сравниваются плюсы и минусы щеточных и бесщеточных моделей:| Параметры | Щеточные микроэлектродвигатели | Бесщеточные микроэлектродвигатели |
| КПД | ➖ | ➕ |
| Крутящий момент | ➖ | ➕ |
| Уровень электрических и механических шумов | ➖ | ➕ |
| Скорость вращения | ➖ | ➕ |
| Управление | ➕ | ➖ |
| Срок службы | ➖ | ➕ |
| Стоимость | ➕ | ➖ |
| Требовательность к обслуживанию | ➖ | ➕ |
| Устойчивость к воздействию климатических факторов | ➕ | ➖ |
Характеристики и размеры
Микродвигатель должен соответствовать требованиям вашей системы по номинальному напряжению, мощности, крутящему моменту, скорости вращения. Размеры мотора также должны подходить для вашей задачи.Условия эксплуатации
Учитывайте условия, в которых будет работать микроэлектродвигатель:- температуру окружающей среды;
- влажность;
- наличие агрессивных веществ;
- уровень вибрации и ударных нагрузок.
Бренд
Выбирайте микродвигатель от проверенного производителя с хорошей репутацией, который дает гарантию на свою продукцию. В этом случае меньше риск столкнуться с поломками и неполадками в ближайшее время после покупки.Рекомендации по эксплуатации микроэлектродвигателей
Чтобы микродвигатель исправно работал, нужно его правильно установить и настроить. А в процессе эксплуатации — регулярно проверять и обслуживать.Установка и подключение
Перед установкой убедитесь, что выбранный двигатель соответствует требованиям вашей системы по характеристикам и условиям эксплуатации. Надежно закрепите микродвигатель, чтобы не было вибраций и смещений при работе. Для подключения используйте прочные провода достаточной мощности. Соблюдайте правильную полярность.Режимы работы
Чтобы микродвигатель не вышел из строя раньше срока, соблюдайте рекомендованные режимы работы:- Избегайте перегрузок. Каждый двигатель имеет свои предельные значения по моменту и скорости. Превышение этих значений может привести к перегреву, ускоренному износу деталей и сокращению срока службы.
- Тепловая защита. Следите за температурой микроэлектродвигателя и не допускайте перегрева. Особенно, если двигатель постоянно работает в режиме, близком к максимальной нагрузке.
- Контроль скорости и момента. Современные системы управления позволяют точно настраивать параметры работы микродвигателей. Но регулировать скорость и крутящий момент нужно плавно — резкие скачки могут привести к перегрузке.
